HGM6100N系列自动启动控制器

产品代码：6010042

电源：DC（8-35）v

案例尺寸：209x166 x 45（mm）

面板切口：186 x 141（mm）

操作温度。：（-25〜70）℃

重量：0.56kg.

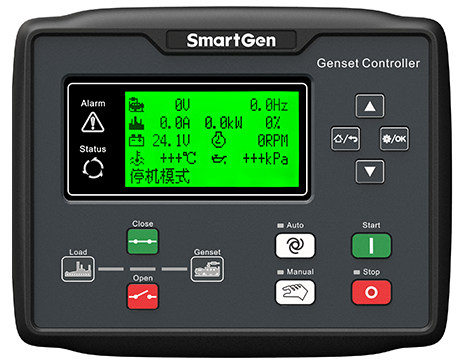

SmartGen HGM6110N发生器集控制器

HGM6100N系列自动控制器采用微处理技术，可实现精度测量，值调整，定时和阈值设置等。所有参数都可以通过前面板配置或使用USB接口（或RS485接口）来通过PC进行调整。它可以广泛用于各种类型的自动控制系统，实现其紧凑的结构，简单的连接和高可靠性。

HGM6110N / 6110NC / 6110CAN：自动启动模块，它控制生成器通过远程启动信号启动/停止;

性能和特点

1. 132 * 64 LCD显示屏带背光，可选语言界面（中文，英文，西班牙语，俄语，葡萄牙语，土耳其，波兰和法语），按钮操作;

2.丙烯酸筛，改善耐磨性和耐刮擦性;

3.二氧化硅 - 凝胶面板和键可以适应更高和更低的温度;

4.使用RS485通信端口，可通过Modbus协议实现 - 三次远程功能;

5.使用Canbus端口可以连接到J1939的电子注入，它不仅可以监控常用的数据（例如水温，油压，旋转速度和燃料消耗等），还可以控制开始，停止，高速和低速（控制器带Canbus端口）通过Canbus端口。

6.适用于3P4W，3P3W，1P2W和2P3W（120V / 240V），50Hz / 60Hz AC电力系统;

7.可以测量和显示3相电压，3相电流，频率，电源/发电机组的功率参数;

电源发电机

线电压（UAB，UBC和UCA）线电压（UAB，UBC和UCA）

相电压（UA，UB和UC）相电压（UA，UB和UC）

频率Hz频率Hz

加载

当前IA，IB，IC

活力kw

无功功率kvar.

表观力量kva

功率因数PF.

发电机累积能量KWH

输出百分比具有负载％

8.主电源具有超过/下电压和缺少阶段的功能;Gens在电流和过度电源上具有超过/下电压，超出/下方的功能;

9.关于发动机的精度测量和显示参数，

温度。（WT），°C /°F

油压（OP），KPA / PSI / BAR

燃料水平（FL），％燃料仍然是l

速度（SPD），R / min

电池电压（VB），V

充电器电压（VD），V

累积运行时间

累积的开始时间

10.控制保护：自动启动/停止发电机组，负载转移（ATS控制）和完美的故障显示和保护;

11.通过ETS，空闲速度控制，预热控制，速度下垂/提高控制，所有这些都是继电器输出;

12.参数设置：允许用户修改设置并将其存储在内部闪存中。即使关闭电源，参数也无法丢失。所有参数都不只有在前面板上设置，还可以使用USB接口（或PS485接口）通过PC调整它们。

13.多传感器的温度，压力和燃料水平可直接使用，参数可由用户定义;

14.可以选择多条条件曲柄断开（速度，油压，频率）;

15.紧急启动功能;

16.飞轮牙数自动识别功能;

17.电源范围：（8〜35）VDC，适应不同的起动电池伏特;

18.所有参数使用数字调制，代替使用传统电位计的模拟调制，具有改善的可靠性和稳定性;

19.具有维护功能。可以选择类型（日期或运行时间），并且可以在维护超时时设置动作（警告或警报关闭）;

20.事件日志，实时时钟，预定的启动和停止泵单元（可以每天/周/每月设置为启动泵单元，无论是负载还是没有负载）;

21.在壳牌和控制器屏幕之间添加橡胶垫圈，防水可以达到IP65;

22.控制器由金属固定夹固定;

23.模块化设计，阻燃ABS外壳，嵌入式安装，结构紧凑，安装方便。

参数列表

功能项	范围
展示	LCD（132 * 64）
操作面板	硅橡胶
语	中英文＆其他
数字输入	5.
继电器输出	6.
模拟输入	3.
交流系统	1P2W / 2P3W / 3P3W / 3P4W
交流发电机电压	（15〜360）v（ph-n）
交流发电机频率	50 / 60Hz.
KW / AMP检测和显示	●
可编程界面	USB
RTC和事件日志	●
计划开始发电机组	●
维护	●
直流供应	DC（8〜35）v
案例尺寸（mm）	209 * 166 * 44
面板切口（mm）	186 * 141.
操作温度。	（-25〜+ 70）℃

如果您对1800kW柴油发电机配电柜绘图感兴趣，请单击下面的按钮下载PDF文档。它使用Smartgen Controller（型号：HGM6110）和Schneider Switcth。
